复合土工膜，广泛应用于渠道防渗工程。近年来，土工合成材料在土木工程，尤其是在防洪抢险工程中的大量应用及其成效，引起了广大工程技术人员的高度重视。对于土工合成材料的应用技术，国家从防渗、反滤、排水、加筋、防护等方面，提出了规范性技术要求，大大加速了新材料的推广应用步伐。该材料在灌区渠道防渗工程中得以广泛应用，结合施工实践，浅谈复合土工膜的应用技术。

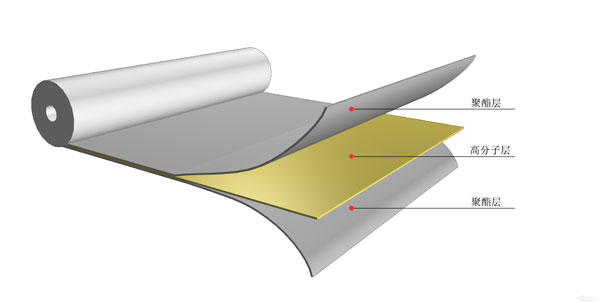

复合土工膜是用土工织物与土工膜复合而成的不透水材料，它主要用于防渗，复合土工膜分为一布一膜和两布一膜、宽幅4-6m，重量为200-1500g/m2，抗拉、抗撕裂、顶破等物理力学性能指标高，能满足水利、市政、建筑、交通、地铁、隧道等土木工程需要。由于其选用高分子材料且生产工艺中添加耐老化剂，故可在非常规温度环境中使用。

产品性能

复合土工膜（复合防渗膜）分为一布一膜和两布一膜，宽幅4-6m，重量为200—1500g/平方，抗拉、抗撕裂、顶破等物理力学性能指标高，产品具有强度高，延伸性能较好，变形模量大，耐酸碱、抗腐蚀，耐老化，防渗性能好等特点。能满足水利、市政、建筑、交通，地铁、隧道、工程建设中的防渗、隔离、补强、防裂加固等土木工程需要。常用于堤坝、排水沟渠的防渗处理，以及废料场的防污处理。

产品施工

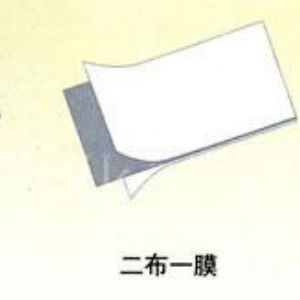

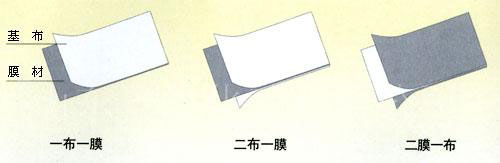

复合土工膜是在薄膜的一侧或两侧经过烘箱远红外加热，把土工布和土工膜经导辊压到一起形成复合土工膜。随着生产工艺的提高，还有一种流延法做复合土工膜的工艺。其形式有一布一膜、二布一膜、两膜一布等。

土工布作为土工膜的保护层，使保护防渗层不受损坏。为减少紫外线照射，增加耐老化性能，采用埋入法铺设。

施工中，首先要用料径较小的砂土或粘土找平基面，然后再铺设土工膜。土工膜不要绷得太紧，两端埋入土体部分呈波纹状，在所铺的土工膜上用细砂或粘土铺一层10cm左右过渡层。砌上20-30cm块石（或砼预制块）作防冲保护层。施工时，应尽力避免石块直接砸在土工膜上，边铺膜边进行保护层的施工。复合土工膜与周边结构物连接应采用膨胀螺栓和钢板压条锚固，连接部位要涂刷乳化沥青（厚2mm）粘接，以防该处发生渗漏。

复合土工膜的耐静水压测定

1.复合土工膜的耐静水压原理

在复合土工膜两侧压力水头达到一定值后，复合土工膜就会破裂。逐级增加试样两侧水力压养，并保持一定时间，当渗流量急速增加，表示试样受到破坏，也就获得了试样的耐静水压值。

2.保持复合土工膜的上述压力至少2h，观察渗流管水位变化情况，复合土工膜水位基本稳定（渗流量为0），则以0.1-0.2mpa，为级差逐级增加压力，每级均保持2h，直至出现渗流量快速增加现象，表明试样已出现破裂，此前压力即作为耐静水压（mpa)。

3.复合土工膜如只需判定土工膜样品是否达到某一规定耐静水压值，则可直接加压到此压力并保持2h，再判定是符合要求。

4.复合土工膜每个样品至少测定3个试样，以低值作为样品的耐静水压。

经编复合土工膜特性 ：高抗拉强度、低延伸率、纵横向变形均匀、抗撕裂强度高、耐磨性能优良、隔水性强。

选择窍门

复合土工膜规格的选择与下垫层平整度、材料允许拉应力、材料弹性模量、铺设范围内的水头及覆盖层粒径等有关，其厚度设计除考虑主要由水压力要求的强度外，还需考虑暴露、埋压、气候、使用寿命等应用条件，并按国家现行有关标准的规定确定设计厚度及实际厚度。

施工事项

（1）使用须采用埋入式：覆盖厚度不宜小于30cm。

（2）整修防渗系统应有：垫层、防渗层、过渡层、保护层组成。

（3）土体要坚实，避免不均匀沉陷，裂纹，防渗范围内的草皮、树根要清理。与膜接触面铺设粒径小的沙土或粘土作防护层。

（4）铺设时土工膜不要拉得太紧，两端埋入土体部分成波纹状较好，特别是与刚性材料锚固时，应留有一定的伸缩量。

（5）施工时，应避免石块，重物直接砸在土工膜上、边施工、边铺设膜、边覆盖保护层。
