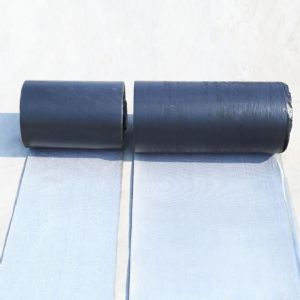

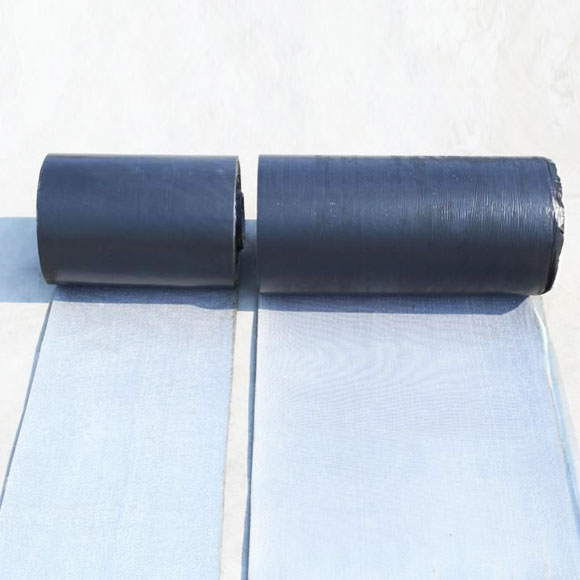

自粘式防裂贴(简称抗裂贴)，是选用抗折性能好、拉伸强度高、能永世防腐的加强纤维资料为基材，上下掩盖经特殊配比加工的高性能粘弹资料。当水泥混凝土裂痕变形时，由于“防裂贴”基材的抗拉强度大于粘接强度，使原来集中的应力，经过防裂贴的掩盖层得以分散，避免和减少了沥青混凝土产生裂痕的可能性。当相邻水泥混凝土板块，在一定范围内上下重复切时，由于采用的加强纤维具人优良的抗折性及延伸性。因而，不易使“防裂贴”折断，坚持“防裂贴”具有很好的自粘封闭性，隔断了地表水腐蚀水泥混凝土板块伸缩缝(裂痕)内、确保地基稳定。

经过多次道路试验和实地勘察，防裂贴具有优异的防裂效果，2mm厚度的防裂贴，其抗拉强度≥600N/50mm，产品延伸率≥百分之三十。当水泥混凝土裂缝变形时，由于“防裂贴”基材的抗拉强度大于粘接强度，使原来集中的应力，通过防裂贴的覆盖层得以了分散，防止和缩小了沥青混凝土产生裂缝的可能性。其优异的低温柔韧性，抵抗上下剪切性好，当相邻水泥混凝土板块，在一定范围内上下反复切时，由于采用的增强纤维具人优异的抗折性及延伸性。因此，不易使“防裂贴”折断，保持“防裂贴”具有很好的自粘封闭性，隔断了地表水侵蚀水泥混凝土板块伸缩缝(裂缝)内、确保地基稳固，减少了产生裂缝的因素。优良的粘接性能、抗穿孔性和防水密闭性，防止地表水渗入到水泥混凝土板块裂缝，提高了地基的稳固。特别当受到行驶车辆的水平推力后，由于其覆盖层具有良好的自粘性和柔软性，保证了防水密闭性。大大改变了防水、防印面水分入渗对水泥混凝土板裂缝的产生,提高了坚实的基础。

施工指南

(一)、对水泥混凝土路面的基本要求

⑴、水泥混凝土板块需要稳固。其弯沉值和边邻高差超过设计要求时，对路基应该进行加固。

⑵、水泥混凝土路面的各种缝隙(包括伸缩缝、施工缝、板块断裂缝等)，均应先用柔性材料进行填密处理，填缝高度与路面持平。

⑶、对破碎松动的水泥混凝土应刨除，对缺损部位应修补平整，修补材料可以采用沥青混凝土或快干水泥混凝土。

⑷、水泥混凝土板块面要求平整、干净、干燥(含水率不大于百分之十)，不起砂。

(二)、涂刷基层清洁剂铺贴“防裂贴”之前，先在清理好的基面上涂刷基面专用处理(清洁)剂。施工时可以采用滚刷或涂刷，每平方用量为0.2～0.3kg。其目的是将基面上的残留粉尘达到固结，提高“防裂贴”的粘接效果。基面专用处理(清洁)剂表干后(以不粘手为准，一般0.5—1小时)，即可铺贴“防裂贴”。

(三)、铺贴“防裂贴”以伸缩缝(裂缝)为中线，按设计要求的宽度，选择“防裂贴”将其展开，排放在要做防裂的部位，隔离纸一面向下，随后将“防裂贴”原地掀起一半，边撕除下面的隔离纸边向前铺贴，使“防裂贴”平坦地铺贴在原位置基面上，随后，按上述方法再施工另一半“防裂贴”。

(四)、“防裂贴”铺设完毕后，用砂包或压辊将“防裂贴”压平。

(五)、遇二块“防裂贴”搭接，宽度应在8～10cm。搭接处用压辊压实，使其粘接牢固。

(六)、随后在铺贴好的“防裂贴”上面铺设玻纤格栅或直接摊铺沥青混凝土。

产品主要特点

1、优异的防裂效果2mm厚度的“防裂贴”，其抗拉强度≥600N/50mm，产品延伸率≥百分之三十。当二块水泥混凝土板块水平位移1mm(基缝宽4mm)，防裂贴能起到很好的分散作用。经张开闭合10000次，“防裂贴”无破坏。

2、具有优异的低温柔韧性，抵抗上下剪切性能好由于“防裂贴”基材柔软、有弹性，在-20℃的低温下，沿ф20mm的玻璃棒。弯1800材料不断裂。当粘贴在二块水泥混凝土板块的“防裂贴”上下位移0.5mm(基缝宽4mm)，经反复上下位移10000次，由于“防裂贴”具有良好的柔韧性和延伸率,“防裂贴”无破坏(常规设计时允许值上下位移值一般不大于0.06mm)。

3、粘接性能好“防裂贴”与水泥混凝土基层和沥青混凝土面层同时具有很好的粘接力，其粘接强度大于4N/mm，经热沥青混凝土辗压后，粘接性能大幅度提高，因此当水平受力时，不易产生滑移和破坏。在50℃高温条件下，“防裂贴”的抗剪强度可达0.15Map以上。

4、抗穿孔性好“防裂贴”经500g重锤，从500mm高度下冲击后，再以0.3MPa的水压经0.5h的恒压，“防裂贴”不渗水。

5、防水密闭性好由于“防裂贴”下表面的自粘覆盖层大于1mm，经热沥青混凝土蹍压后，完全与水泥混凝土结合，大幅度提高了防水密闭性，防止地表水渗入到水泥混凝土板块裂缝，提高了地基的稳固。特别当受到行驶车辆的水平推力后，由于其覆盖层具有良好的自粘性和柔软性，保证了防水密闭性。

6、施工方便“防裂贴”的施工方法为自粘冷施工。只要去除隔离纸(膜)，即可直接粘贴在经处理过的水泥混凝土基层上。施工方便，速度快。同时对环境不产生污染，是环保型产品。
